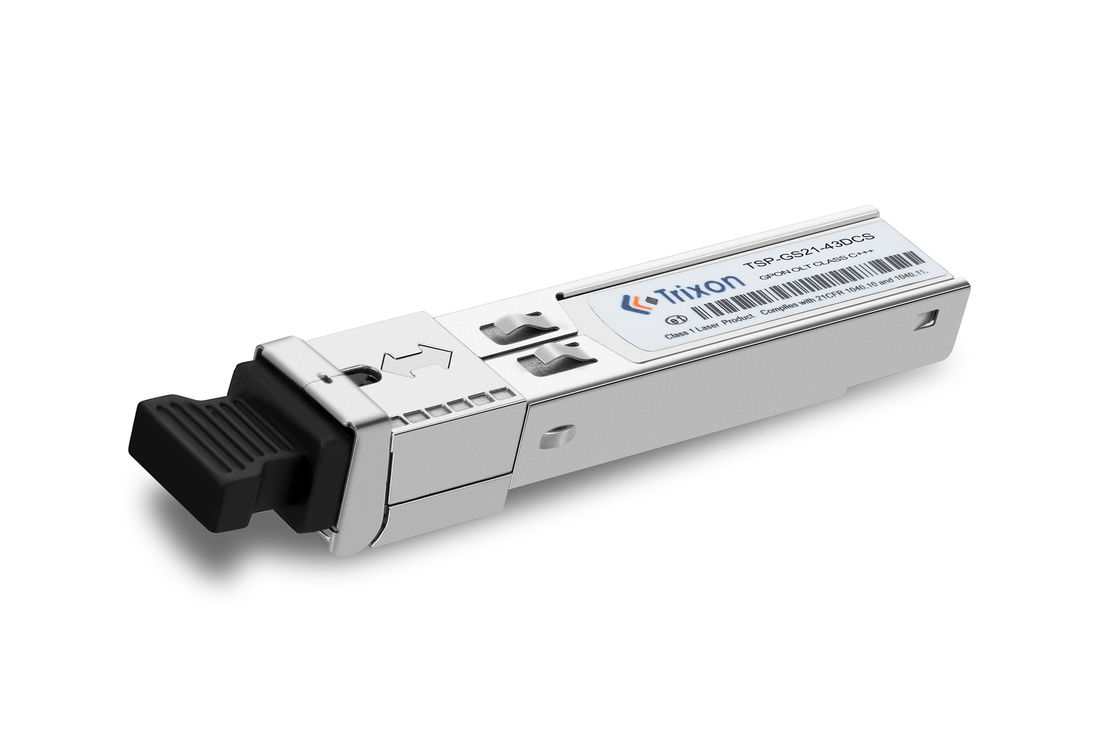

TSP-GS21-43DCS GPON OLT lớp C+++ hỗ trợ 20km Khoảng cách truyền TX 2.488Gbps RX 1.244Gbps 0°C~+70°C SC/UPC
PON Transceiver là một mô-đun máy thu GPON OLT C ++ hiệu suất cao, một chế độ với các thành phần quang học lớp C ++ và một giao diện kết nối SC / UPC duy nhất.Nó cung cấp một phạm vi nhiệt độ hoạt động từ 0 °C đến + 70 °C và cung cấp chức năng RSSI bùng phát kỹ thuật số chính xác để theo dõi mức năng lượng quang đầu vàoNó được thiết kế để làm việc với các hệ thống GPON OLT C ++ và cung cấp đáng tin cậy, kết nối tốc độ cao với độ trễ thấp.PON Transceiver cung cấp một giải pháp lý tưởng cho một loạt các ứng dụng.
| Parameter | Giá trị |
|---|---|
| Các thành phần quang học | DFB |
| Tỷ lệ dữ liệu | TX 2.488Gbps RX 1.244Gbps |
| Ứng dụng | Lớp C+++ |
| Độ dài sóng | 1490nm DFB-LD Transmitter và 1310nm Burst-mode APD-TIA Receiver |
| Loại kết nối | Giao diện kết nối SC/UPC duy nhất |
| Cung cấp điện | Cung cấp điện 3.3V duy nhất và giao diện logic TTL |
| Nhiệt độ hoạt động | 0°C~+70°C |
| Loại giao diện | SC/UPC |
| Hiệu suất | Chức năng RSSI Digital Burst để theo dõi mức năng lượng quang đầu vào |
| Khoảng cách truyền | Khoảng cách lên đến 20km |
| Giao diện quang học | SC/UPC |
| Màu cau | Màu xanh |
Các thông số kỹ thuật hiệu suất
(CLASS C+++)
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị |
| 9μm Core Diameter SMF | 20 | Km |
| Tỷ lệ dữ liệu |
TX 2.488 RX 1.244 |
Gbps | |||
| Máy phát | |||||
| Độ dài sóng trung tâm | λC | 1480 | 1490 | 1500 | nm |
| Độ rộng quang phổ (-20dB) | Δλ | 1 | nm | ||
| Công suất đầu ra trung bình | AOP | +7 | +10 | dBm | |
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | ||
| Công suất trung bình của máy phát OFF | - 39 | dBm | |||
| Hình phạt phân tán máy phát | TDP | 1 | dB | ||
| Khả năng đầu ra mắt quang | Phù hợp với ITU-T G.984.2 | ||||
| Máy nhận | |||||
| Độ dài sóng trung tâm | 1260 | 1310 | 1360 | nm | |
| Nhạy cảm*ghi chú 3 | SEN | - 33 | dBm | ||
| Nạp quá tải máy thu | SAT | - 12 | dBm | ||
|
Phương thức phát nổ máy thu động Phạm vi |
15 | dB | |||
| Mất trở lại quang học | - 20 | dB | |||
| Mức đầu tư | - 33 | dBm | |||
| LOS khẳng định | -45 | dBm | |||
| LOS Hysteresis | 0.5 | 4 | dB | ||
Lưu ý3: Lượng quang trung bình tối thiểu được đo ở BER nhỏ hơn 1E-10, ngược lại. Mô hình đo là PRBS 223-1+72CID@1244Mbps.
Trixon TSP-GS21-43DCS PON Transceiver được thiết kế và sản xuất tại Trung Quốc để đáp ứng các tiêu chuẩn hiệu suất cao nhất. Nó có một giao diện kết nối SC / UPC duy nhất,làm cho nó lý tưởng cho mạng sợi quangNó tương thích với tiêu chuẩn GPON OLT C ++, cung cấp hiệu suất đặc biệt về chức năng RSSI bùng phát kỹ thuật số để theo dõi mức năng lượng quang đầu vào.Máy phát này được thiết kế để đáp ứng các yêu cầu C++ + của ngành công nghiệp, và lý tưởng cho các ứng dụng cần truyền dữ liệu tốc độ cao.
Bộ thu PON Trixon TSP-GS21-43DCS được thiết kế để cung cấp một kết nối đáng tin cậy và ổn định, làm cho nó hoàn hảo cho các ứng dụng GPON OLT C ++.Nó có một chức năng RSSI bùng phát kỹ thuật số cho phép nó để theo dõi mức năng lượng quang đầu vào, đảm bảo hiệu suất cao nhất. Máy thu này cũng có một giao diện kết nối SC / UPC duy nhất, dễ cài đặt và duy trì. Điều này làm cho nó lý tưởng cho mạng sợi quang.
Máy truyền PON Trixon TSP-GS21-43DCS được thiết kế để cung cấp hiệu suất tối đa về truyền dữ liệu. Nó được thiết kế để đáp ứng các yêu cầu của ngành C++ +,làm cho nó hoàn hảo cho các ứng dụng cần truyền dữ liệu tốc độ caoNó cũng có chức năng RSSI bùng nổ kỹ thuật số để theo dõi mức năng lượng quang đầu vào, đảm bảo hiệu suất cao nhất.
Bộ thu PON Trixon TSP-GS21-43DCS là giải pháp hoàn hảo cho các mạng cáp quang. Nó tương thích với tiêu chuẩn GPON OLT C ++, làm cho nó đáng tin cậy và ổn định.Nó cũng có một giao diện kết nối SC / UPC duy nhấtNgoài ra, nó có chức năng RSSI bùng phát kỹ thuật số để theo dõi mức năng lượng quang đầu vào, đảm bảo hiệu suất cao nhất.Điều này làm cho nó lý tưởng cho các ứng dụng nơi cần truyền dữ liệu tốc độ cao.
Chúng tôi cung cấp dịch vụ tùy chỉnh cho máy thu PON Trixon, Số mô hình: TSP-GS21-43DCS. Nó được sản xuất ở Trung Quốc và có khoảng cách truyền lên đến 20km.Nó hoạt động ở 1490nm DFB-LD máy phát và 1310nm Burst-mode APD-TIA máy thu với một chế độ sợiCác thành phần quang học là DFB với nguồn điện 3.3V duy nhất và giao diện logic TTL.
Máy thu PON hỗ trợ TX 2.488Gbps và RX 1.244Gbps với lớp C ++. Nó được thiết kế cho các ứng dụng khác nhau, chẳng hạn như FTTH / FTTB / FTTC, Metro Ethernet và CATV.Chất lượng và hiệu suất tuyệt vời của bộ thu phát làm cho nó trở thành sự lựa chọn lý tưởng cho các mạng PON.
Nếu bạn quan tâm đến việc mua PON Transceiver này, vui lòng liên hệ với chúng tôi để biết thêm thông tin.
Các sản phẩm PON Transceiver của chúng tôi đi kèm với một loạt các hỗ trợ kỹ thuật và dịch vụ. Chúng tôi cung cấp giải quyết sự cố trực tuyến miễn phí, hỗ trợ qua điện thoại và hỗ trợ email.Chúng tôi cũng cung cấp một loạt các tài liệu kỹ thuật và tài nguyên để giúp bạn có được nhiều nhất từ các sản phẩm PON Transceiver của bạn. Đội ngũ chuyên gia kỹ thuật của chúng tôi có sẵn qua email hoặc điện thoại để trả lời bất kỳ câu hỏi nào và cung cấp trợ giúp về cài đặt, cấu hình và khắc phục sự cố.
Các máy thu PON rất nhạy cảm và cần được chăm sóc và bảo vệ đặc biệt trong quá trình vận chuyển.các bước sau đây nên được thực hiện khi đóng gói và vận chuyển chúng:
Dữ liệu tham khảo Mã tập tin: DS900008
