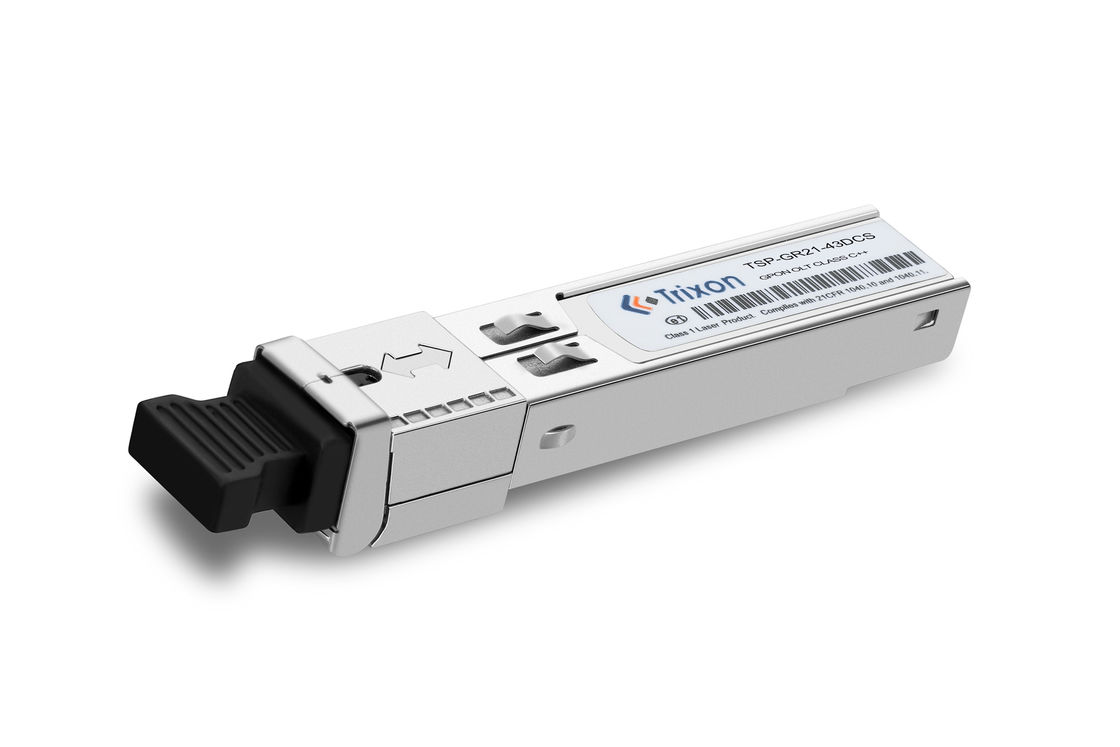

GPON OLT Transceiver Module Class C++ DFB TX 2.488Gbps RX 1.244Gbps 0°C~+70°C TSP-GR21-43DCS
PON Transceiver là một máy thu quang đơn chế độ được thiết kế cho các ứng dụng mạng quang học thụ động (PON). Nó có một máy phát DFB-LD 1490nm và máy thu APD-TIA 1310nm,với tốc độ dữ liệu TX 2.488Gbps và RX 1.244Gbps, và một khoảng cách truyền lên đến 20km. Nó được cung cấp bởi một nguồn cung cấp điện 3.3V duy nhất và được trang bị giao diện logic TTL.Nó phù hợp với tiêu chuẩn SC / UPC và được thiết kế cho các ứng dụng sợi một chế độ. Bộ thu truyền này lý tưởng cho các mạng FTTH, FTTB và FTTP. Nó rất đáng tin cậy và được tối ưu hóa cho truyền thông xa và tốc độ cao.
| Parameter | Giá trị |
|---|---|
| Tên sản phẩm | PON Transceiver |
| Loại kết nối | Đơn lẻ SC/UPC |
| Các thành phần quang học | DFB |
| Nhiệt độ hoạt động | 0°C~+70°C |
| Khoảng cách truyền | Khoảng cách lên đến 20km |
| Tỷ lệ dữ liệu | TX 2.488Gbps RX 1.244Gbps |
| Hiệu suất | Chức năng RSSI Digital Burst để theo dõi mức năng lượng quang đầu vào |
| Loại giao diện | SC/UPC |
| Ứng dụng | Lớp C++ |
| Cung cấp điện | Cung cấp điện 3.3V duy nhất và giao diện logic TTL |
Các thông số kỹ thuật hiệu suất
(CLASS C++)
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị |
| 9μm Core Diameter SMF | 20 | Km | |||
| Tỷ lệ dữ liệu |
TX 2.488 RX 1.244 |
Gbps | |||
| Máy phát | |||||
| Độ dài sóng trung tâm | λC | 1480 | 1490 | 1500 | nm |
| Độ rộng quang phổ (-20dB) | Δλ | 1 | nm | ||
| Công suất đầu ra trung bình | AOP | +5 | +9 | dBm | |
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | ||
| Công suất trung bình của máy phát OFF | - 39 | dBm | |||
| Hình phạt phân tán máy phát | TDP | 1 | dB | ||
| Khả năng đầu ra mắt quang | Phù hợp với ITU-T G.984.2 | ||||
| Máy nhận | |||||
| Độ dài sóng trung tâm | 1260 | 1310 | 1360 | nm | |
| Nhạy cảm*ghi chú 3 | SEN | - 32 | dBm | ||
| Nạp quá tải máy thu | SAT | - 12 | dBm | ||
|
Phương thức phát nổ máy thu động Phạm vi |
15 | dB | |||
| Mất trở lại quang học | - 20 | dB | |||
| Mức đầu tư | - 33 | dBm | |||
| LOS khẳng định | -45 | dBm | |||
| LOS Hysteresis | 0.5 | 4 | dB | ||
CácMáy phát PON Trixon TSP-GR21-43DCSlà sự lựa chọn lý tưởng cho các ứng dụng cần một kết nối quang học tốc độ cao, đường dài.Lớp C++giao diện quang học và mộtBộ kết nối SC/UPC, cho phép truyền dữ liệu lên đến2.488Gbpsvà1.244GbpsVới khoảng cách truyền tối đa là20km, Trixon TSP-GR21-43DCS PON Transceiver là hoàn hảo cho một loạt các ứng dụng.DFBCác thành phần quang học để đảm bảo kết nối đáng tin cậy và an toànPONmáy phát với hiệu suất vượt trội.
Bộ thu PON Trixon TSP-GR21-43DCS là một bộ thu quang đơn chế được sử dụng cho các ứng dụng lớp C ++. Nó được sản xuất ở Trung Quốc với nhiệt độ hoạt động từ 0 ° C ~ + 70 ° C.Máy phát tín hiệu có tốc độ truyền dữ liệu TX 2.488Gbps RX 1.244Gbps và bước sóng 1490nm DFB-LD Transmitter và 1310nm Burst-mode APD-TIA Receiver.Nó được trang bị một giao diện quang SC / UPC cho cả máy phát và máy thu và cung cấp một DFB thành phần quang.
PON Transceiver của chúng tôi được hỗ trợ bởi một nhóm kỹ sư hỗ trợ kỹ thuật có kiến thức. Chúng tôi cung cấp một loạt các dịch vụ để đảm bảo sản phẩm của bạn hoạt động ở hiệu suất tối ưu, bao gồm:
Tất cả các sản phẩm PON Transceiver sẽ được đóng gói an toàn trong hộp bìa cứng.
Chúng tôi sẽ gửi email cho khách hàng một mã theo dõi để họ có thể theo dõi tiến độ của gói hàng của họ. Thời gian giao hàng sẽ thay đổi tùy thuộc vào điểm đến.
Dữ liệu tham khảo Mã tập tin: DS900008
