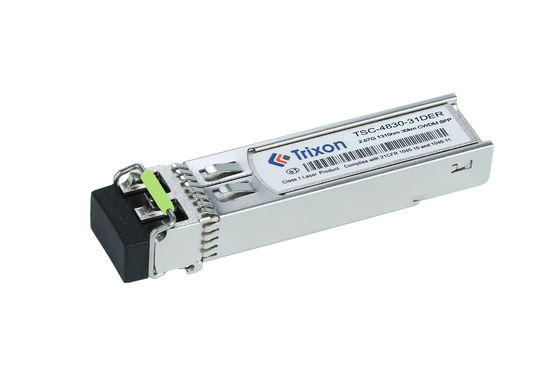

SFP Transceiver Module của chúng tôi phù hợp với MSA SFP Specification SFF-8472, và hỗ trợ giao diện giám sát chẩn đoán kỹ thuật số (DDMI) để truy cập thời gian thực vào các thông số hoạt động của thiết bị.Nó là một mô-đun đầu thu quang có thể cắm nóng cho các ứng dụng sợi đơn chế độ kép (SMF), với tốc độ dữ liệu hoạt động từ 1G đến 2,5Gbps và hỗ trợ truyền LR / LW. Nó cung cấp một sự kết hợp tuyệt vời của hiệu suất cao và độ tin cậy để đáp ứng các yêu cầu của trung tâm dữ liệu,Mạng doanh nghiệp và mạng mạng.
| Thuộc tính | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | OC-48/STM-16 SFP CWDM Transceiver |
| Tỷ lệ dữ liệu | Tỷ lệ dữ liệu hoạt động từ 1G đến 2,5 Gbps |
| Khoảng cách | 30km |
| Laser | CWDM (1310nm) |
| Loại sợi | Sợi đơn chế độ (SMF) |
| Loại kết nối | Giao diện kết nối LC Duplex |
| Cung cấp điện | Cung cấp điện 3.3V duy nhất và giao diện logic TTL |
| Phạm vi nhiệt độ | -20 °C ~ + 85 °C |
| Phù hợp | Phù hợp với MSA SFP Specification SFF-8472 |
| Có thể cắm | Có thể cắm nóng |
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | ||
| Máy phát | ||||||||
| Độ dài sóng trung tâm | λc | λc-7.5 | λc | λc+6.5 | nm |
1271/1291 1311/1351 1371/1411 1471/1491 1511/1531 1551/1571 |
||
| Phạm vi quang phổ*Nôt4 | ∆λ | 1 | nm | DFB-LD | ||||
| Công suất đầu ra trung bình | PĐứng ngoài | 1 | 4 | dBm | ||||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | |||||
| Công suất trung bình của máy phát OFF | PTắt | -45 | dBm | |||||
| Khả năng đầu ra mắt quang | Phù hợp với mặt nạ mắt STM-16/OC-48 khi được lọc | |||||||
| Máy nhận | ||||||||
| Độ dài sóng trung tâm | λc | 1200 | 1600 | nm | ||||
| Nhạy cảm*Nôt5 | PIN | -29 | dBm | |||||
| Nạp quá tải máy thu | Nạp quá tải | - 9 | dBm | |||||
| Mất trở lại quang học | - 12 | dB | ||||||
| LOS khẳng định | LOSA | - 42 | dBm | |||||
| Mức đầu tư | LOSD | - 30 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
Lưu ý4: VSCEL LD và FP LD đo chiều rộng quang phổ RMS, DFB LD đo chiều rộng quang phổ 20dB.
Lưu ý5: Lượng quang trung bình tối thiểu đo ở BER nhỏ hơn 1E-12@pattern là PRBS223-1 @ 2.67Gbps
Hệ thống truyền thông sợi quang: Mô-đun CWDM này phù hợp với các hệ thống truyền thông sợi quang và có thể được sử dụng để thiết lập các liên kết truyền dữ liệu 2.5G.Nó có thể hoạt động trong phạm vi nhiệt độ mở rộng và hỗ trợ truyền qua khoảng cách dài (30km)Do đó, nó có thể được sử dụng trong truy cập sợi quang, băng thông rộng sợi quang, truyền sợi quang và các lĩnh vực ứng dụng khác.
Kết nối giữa các trung tâm dữ liệu: Trong môi trường trung tâm dữ liệu, mô-đun CWDM này có thể được sử dụng để thực hiện kết nối giữa các trung tâm dữ liệu.Thiết bị lưu trữ và thiết bị mạng, hỗ trợ truyền dữ liệu tốc độ cao và ổn định. phạm vi nhiệt độ mở rộng cho phép nó thích nghi với các điều kiện nhiệt độ khác nhau trong trung tâm dữ liệu.
Mạng viễn thông: Mô-đun CWDM này có thể được sử dụng để truyền dữ liệu trong mạng viễn thông.thiết bị truyền tải và các nút mạng để đạt được tốc độ cao, truyền dữ liệu đường dài. Nó có thể hoạt động trong một phạm vi nhiệt độ mở rộng và thích nghi với các điều kiện môi trường khác nhau.
Hệ thống giám sát video: Mô-đun CWDM này cũng phù hợp với việc truyền dữ liệu trong các hệ thống giám sát video.Nó có thể được sử dụng để kết nối camera video và trung tâm giám sát để hỗ trợ truyền hình đường dàiPhạm vi nhiệt độ mở rộng của nó làm cho nó phù hợp với nhu cầu giám sát video ngoài trời hoặc trong môi trường khắc nghiệt.
Tốc độ truyền: Nếu bạn cần một tốc độ truyền khác so với tiêu chuẩn 2.5G, chẳng hạn như 1G hoặc 10G, bạn có thể thảo luận về yêu cầu này với nhà sản xuất hoặc nhà cung cấp.Họ có thể cung cấp một giải pháp tùy chỉnh để đáp ứng tốc độ truyền tải mong muốn của bạn.
Độ dài sóng: Các mô-đun CWDM thường hoạt động trên các bước sóng cụ thể được xác định bởi tiêu chuẩn CWDM. Tuy nhiên, nếu bạn có các yêu cầu bước sóng cụ thể cho ứng dụng của mình, bạn có thể sử dụng các bước sóng khác nhau.bạn có thể hỏi về khả năng tùy chỉnh mô-đun để hoạt động trên những bước sóng.
Khoảng cách truyền: Nếu bạn cần một khoảng cách truyền dài hơn hoặc ngắn hơn 30km tiêu chuẩn,bạn có thể thảo luận với nhà sản xuất liệu họ có thể tùy chỉnh mô-đun để đáp ứng các yêu cầu khoảng cách cụ thể của bạn.
Phạm vi nhiệt độ: Nếu ứng dụng của bạn đòi hỏi một phạm vi nhiệt độ rộng hơn hoặc hẹp hơn -20 °C ~ +85 °C được chỉ định,bạn có thể hỏi về khả năng tùy chỉnh phạm vi nhiệt độ cho mô-đun.
Loại kết nối: Cấu hình tiêu chuẩn cho mô-đun này có thể là kết nối LC. Tuy nhiên, nếu bạn cần một loại kết nối khác, chẳng hạn như SC hoặc ST,bạn có thể thảo luận về khả năng tùy chỉnh với nhà sản xuất.
Tính năng DDMI: Nếu bạn cần chức năng Digital Diagnostic Monitoring Interface (DDMI) để theo dõi hiệu suất và thông số của mô-đun,bạn có thể xác nhận với nhà sản xuất nếu tính năng này có sẵn hoặc có thể được tùy chỉnh.
Bao bì và vận chuyển SFP Transceiver Module
Mô-đun đầu thu SFP được đóng gói an toàn trong một bao bì bong bóng bảo vệ và được đặt trong hộp bìa hoặc hộp nhựa để vận chuyển.Sau đó, hộp được bao bọc trong vật liệu đóng gói chống nước như polyethylene hoặc giấy kraftSau đó, hộp được niêm phong bằng băng để đảm bảo an toàn của sản phẩm trong quá trình vận chuyển.Một khi gói được niêm phong, nó đã sẵn sàng để vận chuyển.
Dữ liệu tham khảo Mã tập tin: DS900003
