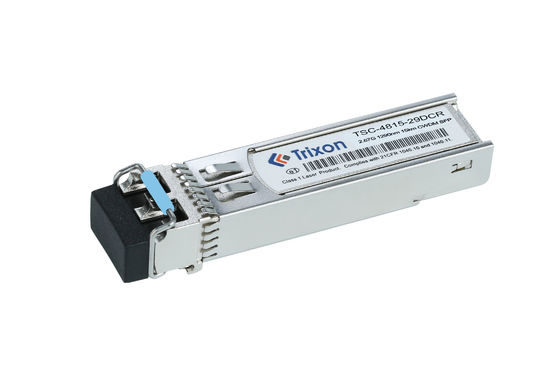

Máy thu CWDM OC-48/STM-16 SFP này được thiết kế cho tốc độ dữ liệu 1,25Gbps và dựa trên giao diện kết nối LC kép cho truyền quang SMF kép.Nó là một sản phẩm hiệu suất cao và chi phí hiệu quả hỗ trợ chức năng DDMI (Digital Diagnostic Monitoring Interface)Với hỗ trợ nguồn cấp điện +3.3V duy nhất, bộ thu quang phù hợp với tiêu chuẩn IEEE 802.3z 1000BASE-SX và SFF-8472, và hỗ trợ bước sóng CWDM 1310nm và 1550nm.
Thiết bị này được thiết kế để đáp ứng các yêu cầu cho các ứng dụng mật độ cao, số cổng cao trong trung tâm dữ liệu, lõi doanh nghiệp và lớp tổng hợp, cũng như truy cập khu vực đô thị.Và kích thước nhỏ gọn và tiêu thụ điện năng thấp của nó làm cho nó một giải pháp lý tưởng cho các hệ thống dựa trên SFP.
| Tên sản phẩm | OC-48/STM-16 SFP CWDM Transceiver |
|---|---|
| Phù hợp | Phù hợp với MSA SFP Specification SFF-8472 |
| Laser | CWDM |
| Khoảng cách | 15km |
| Loại kết nối | Giao diện kết nối LC Duplex |
| Loại sợi | SMF |
| Tỷ lệ dữ liệu | Tỷ lệ dữ liệu hoạt động lên đến 2,5 Gbps |
| Có thể cắm | Có thể cắm nóng |
| DDMI | Vâng |
| Phạm vi nhiệt độ | -5°C ~ +70°C |
(15km)
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | ||
| Máy phát | ||||||||
| Độ dài sóng trung tâm | λc | λc-7.5 | λc | λc+7.5 | nm | |||
| Phạm vi quang phổ*Nôt4 | ∆λ | 1 | nm | DFB-LD | ||||
| Công suất đầu ra trung bình | PĐứng ngoài | - 5 | 0 | dBm | ||||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | |||||
| Công suất trung bình của máy phát OFF | PTắt | -45 | dBm | |||||
| Khả năng đầu ra mắt quang | Phù hợp với mặt nạ mắt STM-16/OC-48 khi được lọc | |||||||
| Máy nhận | ||||||||
| Độ dài sóng trung tâm | λc | 1200 | 1600 | nm | ||||
| Nhạy cảm*Nôt5 | PIN | - 18 | dBm | |||||
| Nạp quá tải máy thu | Nạp quá tải | 0 | dBm | |||||
| Mất trở lại quang học | 12 | dB | ||||||
| LOS khẳng định | LOSA | - 35 | dBm | |||||
| Mức đầu tư | LOSD | - 25 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
Máy thu phát chủ yếu được sử dụng trong các mạng truyền thông quang học đòi hỏi tốc độ dữ liệu 2,5 Gbps.
Nó phù hợp cho các ứng dụng dựa trên các tiêu chuẩn truyền thông OC-48 (Optical Carrier 48) và STM-16 (Synchronous Transport Module 16).
Máy thu hỗ trợ công nghệ CWDM (Crude Wavelength Division Multiplexing),cho phép nhiều tín hiệu quang được truyền đồng thời qua một sợi duy nhất bằng cách sử dụng các bước sóng khác nhau.
Nó có thể được sử dụng trong các ứng dụng mạng khác nhau, bao gồm viễn thông, trung tâm dữ liệu, mạng doanh nghiệp và mạng metro / truy cập.
Tốc độ dữ liệu: Các mô-đun máy thu có thể được tùy chỉnh để hỗ trợ các tốc độ dữ liệu khác nhau dựa trên các yêu cầu của mạng.
Khoảng cách truyền: Khoảng cách truyền của một mô-đun phát thanh có thể được tùy chỉnh để đáp ứng các yêu cầu mạng cụ thể.g., một vài mét), tầm trung (ví dụ, lên đến 10 km), hoặc tầm xa (ví dụ, lên đến 80 km hoặc hơn).
Phạm vi nhiệt độ: Phạm vi nhiệt độ của mô-đun phát tín hiệu có thể được tùy chỉnh để đảm bảo hiệu suất tối ưu trong các điều kiện môi trường cụ thể.Điều chỉnh này cho phép mô-đun hoạt động đáng tin cậy trong nhiệt độ cực đoan, chẳng hạn như trong môi trường công nghiệp hoặc ngoài trời.
Giao diện kết nối: Các mô-đun máy thu có thể được tùy chỉnh để hỗ trợ các loại giao diện kết nối khác nhau, chẳng hạn như kết nối LC, SC hoặc MPO.Sự lựa chọn giao diện kết nối phụ thuộc vào thiết bị mạng cụ thể và cơ sở hạ tầng dây cáp được sử dụng.
Giao thức và tiêu chuẩn: Các mô-đun máy thu có thể được tùy chỉnh để hỗ trợ các giao thức và tiêu chuẩn khác nhau, chẳng hạn như Ethernet, Fibre Channel, SONET / SDH hoặc các tiêu chuẩn ngành cụ thể.
Độ dài sóng: Đối với các mô-đun sử dụng công nghệ phân chia đa chiều sóng (WDM),Các tùy chọn tùy chỉnh có thể bao gồm các kênh bước sóng cụ thể hoặc kết hợp để hỗ trợ kiến trúc hoặc yêu cầu mạng cụ thể.
Hình thức yếu tố: Các mô-đun máy thu có nhiều hình thức khác nhau, chẳng hạn như SFP, SFP +, QSFP hoặc CFP. Tùy thuộc vào thiết bị mạng,tùy biến có thể bao gồm việc chọn yếu tố hình thức phù hợp cho sự tương thích.
Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho các sản phẩm module transceiver SFP.
Chúng tôi cung cấp thông tin chi tiết về sản phẩm, tư vấn kỹ thuật và giải pháp để giúp khách hàng lựa chọn tốt nhất cho yêu cầu của họ.
Việc đóng gói và vận chuyển SFP Transceiver Module đòi hỏi:
Dữ liệu tham khảo Mã tập tin: DS210006
