SFP Transceiver Module là một bộ thu quang hiệu quả về chi phí, hiệu suất cao cho 10km các liên kết SMF. Nó phù hợp với SFP Multi-Source Agreement (MSA) Specification.Mô-đun này được thiết kế cho các ứng dụng cổng nhỏ có yếu tố hình thức (SFP), và được thiết kế để hoạt động với nguồn điện 3.3V duy nhất và giao diện logic TTL. Mô-đun này hỗ trợ cắm nóng, và nó có phạm vi nhiệt độ từ -40 ° C ~ +85 ° C.Nó cũng có tính năng Digital Diagnostic Monitoring Interface (DDMI), cho phép người dùng theo dõi các thông số thời gian thực của máy thu, chẳng hạn như nhiệt độ, điện áp, dòng bias laser, truyền điện quang và nhận điện quang.Nó được thiết kế cho các ứng dụng của LR (Long Range) module transceiver quang học.
| Parameter | Giá trị |
|---|---|
| Tên sản phẩm | 1.25G GBE Bi-directional SFP Transceiver |
| Loại kết nối | Giao diện đầu nối LC duy nhất |
| Loại sợi | SMF |
| Độ dài sóng | 1550nm/1310nm |
| Khoảng cách | 20km |
| Phù hợp | Phù hợp với thông số kỹ thuật MSA SFP |
| Tỷ lệ dữ liệu | Tỷ lệ dữ liệu hoạt động lên đến 1,25Gbps |
| Phạm vi nhiệt độ | -40 °C ~ + 85 °C |
| DDMI | Vâng |
| Cung cấp điện | Cung cấp điện 3.3V duy nhất và giao diện logic TTL |
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | |
| Máy phát | |||||||
| Độ dài sóng trung tâm | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Phạm vi quang phổ*Nôt4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Công suất đầu ra trung bình | PĐứng ngoài | - 9 | -3 | dBm | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 10 | dB | ||||
| Công suất trung bình của máy phát OFF | PTắt | -45 | dBm | ||||
| Khả năng đầu ra mắt quang | Phù hợp với mặt nạ mắt Telcordia GR-253-CORE và IEEE 802.3ah-2004 | ||||||
| Máy nhận | |||||||
| Độ dài sóng trung tâm | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Nhạy cảm*Nôt5 | PIN | - 22 | dBm | ||||
| Nạp quá tải máy thu | Nạp quá tải | -3 | dBm | ||||
| Mất trở lại quang học | 12 | dB | |||||
| LOS khẳng định | LOSA | - 35 | dBm | ||||
| Mức đầu tư | LOSD | - 25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||

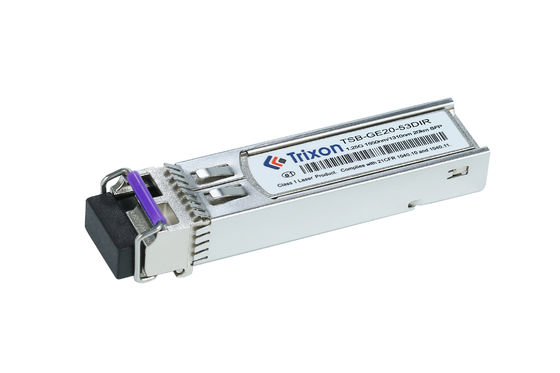

Máy thu truyền TSB-GE20-53DIR phù hợp cho các mạng truyền thông quang học, nơi tốc độ dữ liệu 1,25 Gbps là đủ.
Tính năng BIDI (Bi-directional) cho phép giao tiếp hai chiều qua một sợi duy nhất, sử dụng các bước sóng khác nhau để truyền và nhận tín hiệu.Điều này làm cho nó phù hợp với các ứng dụng chỉ có một sợi có sẵn hoặc cho việc triển khai hiệu quả về chi phí.
Khoảng cách truyền 20 km làm cho nó phù hợp với các mạng truyền thông quang tầm trung, chẳng hạn như mạng cục bộ (LAN), mạng đô thị hoặc mạng trường đại học.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsĐây là các công nghệ truy cập sợi quang phổ biến được sử dụng cho các dịch vụ băng thông rộng trong môi trường dân cư và kinh doanh.
Phạm vi nhiệt độ rộng từ -40 ° C đến +85 ° C làm cho bộ thu phát này phù hợp để triển khai trong điều kiện môi trường khắc nghiệt, chẳng hạn như môi trường ngoài trời hoặc công nghiệp.
Tốc độ dữ liệu: Các mô-đun máy thu có thể được tùy chỉnh để hỗ trợ các tốc độ dữ liệu khác nhau dựa trên các yêu cầu cụ thể của mạng.hoặc tốc độ dữ liệu cao hơn.
Khoảng cách truyền: Khoảng cách truyền của một mô-đun thu phát có thể được tùy chỉnh để đáp ứng các nhu cầu cụ thể của mạng. Các tùy chọn tùy chỉnh có thể bao gồm tầm ngắn, tầm trung,hoặc khoảng cách dài.
Độ dài sóng: Các máy thu truyền có thể được tùy chỉnh để hoạt động ở các bước sóng cụ thể, chẳng hạn như 850nm, 1310nm hoặc 1550nm, tùy thuộc vào cơ sở hạ tầng và yêu cầu của mạng.
Phạm vi nhiệt độ: Các mô-đun máy thu có thể được tùy chỉnh để hoạt động trong phạm vi nhiệt độ cụ thể để đảm bảo hiệu suất tối ưu trong các điều kiện môi trường khác nhau,chẳng hạn như phạm vi nhiệt độ mở rộng hoặc môi trường công nghiệp chuyên dụng.
Giao diện kết nối: Các tùy chọn tùy chỉnh cho giao diện kết nối có thể bao gồm các loại khác nhau, chẳng hạn như kết nối LC, SC hoặc MPO,tùy thuộc vào thiết bị mạng cụ thể và cơ sở hạ tầng cáp được sử dụng.
Hỗ trợ giao thức: Máy thu có thể được tùy chỉnh để hỗ trợ các giao thức và tiêu chuẩn khác nhau, chẳng hạn như Ethernet, Fibre Channel, SONET / SDH hoặc các tiêu chuẩn ngành cụ thể.
Hình thức yếu tố: Các tùy chọn tùy chỉnh có thể bao gồm các yếu tố hình thức khác nhau, bao gồm SFP, SFP +, QSFP hoặc CFP, để đảm bảo tính tương thích với thiết bị mạng được sử dụng.
Các tính năng bổ sung: Tùy thuộc vào các yêu cầu cụ thể, các mô-đun máy thu có thể được tùy chỉnh với các tính năng bổ sung như Digital Diagnostics Monitoring (DDM),cung cấp khả năng theo dõi và chẩn đoán thời gian thực.
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho SFP Transceiver Module.
Chúng tôi cung cấp dịch vụ khách hàng 24/7 và hỗ trợ kỹ thuật qua điện thoại, email và trò chuyện trực tuyến. Nhóm dịch vụ của chúng tôi sẵn sàng giúp đỡ với bất kỳ câu hỏi hoặc vấn đề nào bạn có thể có.
Chúng tôi cũng cung cấp một loạt các dịch vụ để hỗ trợ cài đặt, bảo trì và khắc phục sự cố. kỹ thuật viên có kinh nghiệm của chúng tôi có thể cung cấp hỗ trợ trong việc thiết lập mô-đun,tối ưu hóa hiệu suất, và sửa chữa bất kỳ vấn đề phần cứng hoặc phần mềm.
Chúng tôi cung cấp bảo hành toàn diện cho SFP Transceiver Module. Bảo hành của chúng tôi bao gồm các bộ phận và lao động, cũng như cung cấp quyền truy cập vào dịch vụ sửa chữa và hỗ trợ của chúng tôi.
SFP Transceiver Module nên được đóng gói trong một gói bảo vệ tĩnh để giảm thiểu nguy cơ bị tổn thương ESD (thả điện tĩnh).Mỗi mô-đun nên được đóng gói riêng với bảo vệ ESD và gói nên được dán nhãn với số phần và thông tin liên quan khác.
Đối với vận chuyển, SFP Transceiver Module nên được vận chuyển trong một hộp bìa cứng với đệm và nhãn thích hợp. Một số theo dõi nên được cung cấp cho khách hàng nếu có sẵn.
Dữ liệu tham khảo Mã tập tin: DS100033
