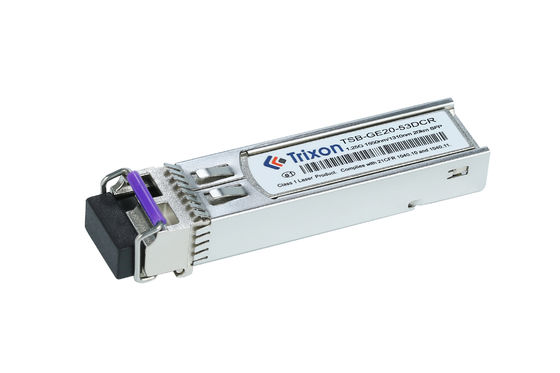

Tên thương hiệu: | Trixon |
Số mẫu: | TSB-GE20-53DCR |
MOQ: | Có thể đàm phán |
giá bán: | Có thể đàm phán |
Chi tiết bao bì: | Có thể đàm phán |
Điều khoản thanh toán: | L/CD/P |
SFP Transceiver Module là một bộ thu quang hiệu quả về chi phí, hiệu suất cao cho 10km các liên kết SMF. Nó phù hợp với SFP Multi-Source Agreement (MSA) Specification.Mô-đun này được thiết kế cho các ứng dụng cổng nhỏ có yếu tố hình thức (SFP), và được thiết kế để hoạt động với nguồn điện 3.3V duy nhất và giao diện logic TTL. Mô-đun này hỗ trợ cắm nóng, và nó có phạm vi nhiệt độ từ -5 ° C đến +70 ° C.Nó cũng có tính năng Digital Diagnostic Monitoring Interface (DDMI), cho phép người dùng theo dõi các thông số thời gian thực của máy thu, chẳng hạn như nhiệt độ, điện áp, dòng bias laser, truyền điện quang và nhận điện quang.Nó được thiết kế cho các ứng dụng của LR (Long Range) module transceiver quang học.
Parameter | Giá trị |
---|---|
Tên sản phẩm | 1.25G GBE Bi-directional SFP Transceiver |
Loại kết nối | Giao diện đầu nối LC duy nhất |
Loại sợi | SMF |
Độ dài sóng | 1550nm/1310nm |
Khoảng cách | 20km |
Phù hợp | Phù hợp với thông số kỹ thuật MSA SFP |
Tỷ lệ dữ liệu | Tỷ lệ dữ liệu hoạt động lên đến 1,25Gbps |
Phạm vi nhiệt độ | -5°C ~ +70°C |
DDMI | Vâng |
Cung cấp điện | Cung cấp điện 3.3V duy nhất và giao diện logic TTL |
(1310nm/1550nm,FP/DFBvà mã PIN,20km)
Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | |
Máy phát | |||||||
Độ dài sóng trung tâm | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Phạm vi quang phổ*Nôt4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Công suất đầu ra trung bình | PĐứng ngoài | - 9 | -3 | dBm | |||
Tỷ lệ tuyệt chủng | Phòng cấp cứu | 10 | dB | ||||
Công suất trung bình của máy phát OFF | PTắt | -45 | dBm | ||||
Khả năng đầu ra mắt quang | Phù hợp với mặt nạ mắt Telcordia GR-253-CORE và IEEE 802.3ah-2004 | ||||||
Máy nhận | |||||||
Độ dài sóng trung tâm | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Nhạy cảm*Nôt5 | PIN | - 22 | dBm | ||||
Nạp quá tải máy thu | Nạp quá tải | -3 | dBm | ||||
Mất trở lại quang học | 12 | dB | |||||
LOS khẳng định | LOSA | - 35 | dBm | ||||
Mức đầu tư | LOSD | - 25 | dBm | ||||
LOS Hysteresis | 0.5 | 4 | dB |
Trixon TSB-GE20-53DCR 1.25G SFP transceiver module được thiết kế với mục đích cung cấp truyền thông dữ liệu đáng tin cậy trên 20km sợi một chế độ.Nó cung cấp một phạm vi nhiệt độ mở rộng từ -5 ° C đến + 70 ° C và có tính năng DDMI để cải thiện hiệu suất. Nó được cung cấp bởi một nguồn điện 3.3V duy nhất và giao diện logic TTL. Giao diện là một đầu nối LC duy nhất để kết nối dễ dàng. Được sản xuất ở Trung Quốc, Trixon TSB-GE20-53DCR 1.25G SFP module transceiver là một giải pháp lý tưởng cho nhu cầu truyền thông dữ liệu và mạngNó được thiết kế để cung cấp hiệu suất đáng tin cậy cho các ứng dụng yêu cầu truyền dữ liệu tốc độ cao qua khoảng cách dài.Mô-đun đầu phát đa năng này có mức tiêu thụ năng lượng thấp và tương thích cao với một phạm vi rộng.25G SFP module. Trixon TSB-GE20-53DCR 1.25G SFP module là một lựa chọn lý tưởng cho các nhu cầu truyền thông dữ liệu và mạng.Nó cung cấp một phạm vi nhiệt độ mở rộng từ -5 ° C đến + 70 ° C, DDMI, nguồn điện 3.3V duy nhất và giao diện logic TTL, và một đầu nối LC duy nhất để dễ dàng kết nối.Mô-đun thu phát đáng tin cậy và linh hoạt này được sản xuất ở Trung Quốc và cung cấp một giải pháp hiệu quả về chi phí cho các nhu cầu truyền thông dữ liệu và mạng.
Tùy chỉnh bước sóng: Bộ thu phát này hỗ trợ truyền một chiều giữa bước sóng 1550nm và 1310nm.Bạn có thể chọn cấu hình bước sóng phù hợp dựa trên nhu cầu mạng cụ thể của bạn.
Khoảng cách truyền: Máy thu này được thiết kế cho sợi một chế độ (SMF) với khoảng cách truyền tối đa là 20km. Nếu bạn cần một khoảng cách truyền khác,bạn có thể liên hệ với nhà cung cấp hoặc nhà sản xuất để xem liệu các phiên bản hoặc tùy chọn khác có sẵn không.
Phạm vi nhiệt độ hoạt động: Bộ thu truyền TSB-GE20-53DCR tiêu chuẩn hoạt động trong phạm vi nhiệt độ từ -5 °C đến +70 °C. Nếu ứng dụng của bạn yêu cầu phạm vi nhiệt độ rộng hơn,bạn có thể hỏi nhà cung cấp hoặc nhà sản xuất của bạn nếu có phiên bản tùy chỉnh cho điều kiện nhiệt độ thấp hơn hoặc cao hơn.
Loại kết nối sợi quang: Máy thu này sử dụng một kết nối sợi quang tiêu chuẩn, thường là loại LC (Lucent Connector).bạn có thể thảo luận với nhà cung cấp hoặc nhà sản xuất của bạn liệu có phiên bản tùy chỉnh có sẵn cho loại đầu nối cụ thể của bạn.
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho SFP Transceiver Module.
Chúng tôi cung cấp dịch vụ khách hàng 24/7 và hỗ trợ kỹ thuật qua điện thoại, email và trò chuyện trực tuyến. Nhóm dịch vụ của chúng tôi sẵn sàng giúp đỡ với bất kỳ câu hỏi hoặc vấn đề nào bạn có thể có.
Chúng tôi cũng cung cấp một loạt các dịch vụ để hỗ trợ cài đặt, bảo trì và khắc phục sự cố. kỹ thuật viên có kinh nghiệm của chúng tôi có thể cung cấp hỗ trợ trong việc thiết lập mô-đun,tối ưu hóa hiệu suất, và sửa chữa bất kỳ vấn đề phần cứng hoặc phần mềm.
Chúng tôi cung cấp bảo hành toàn diện cho SFP Transceiver Module. Bảo hành của chúng tôi bao gồm các bộ phận và lao động, cũng như cung cấp quyền truy cập vào dịch vụ sửa chữa và hỗ trợ của chúng tôi.
SFP Transceiver Module nên được đóng gói trong một gói bảo vệ tĩnh để giảm thiểu nguy cơ bị tổn thương ESD (thả điện tĩnh).Mỗi mô-đun nên được đóng gói riêng với bảo vệ ESD và gói nên được dán nhãn với số phần và thông tin liên quan khác.
Đối với vận chuyển, SFP Transceiver Module nên được vận chuyển trong một hộp bìa cứng với đệm và nhãn thích hợp. Một số theo dõi nên được cung cấp cho khách hàng nếu có sẵn.
Dữ liệu tham khảo Mã tập tin: DS100033
