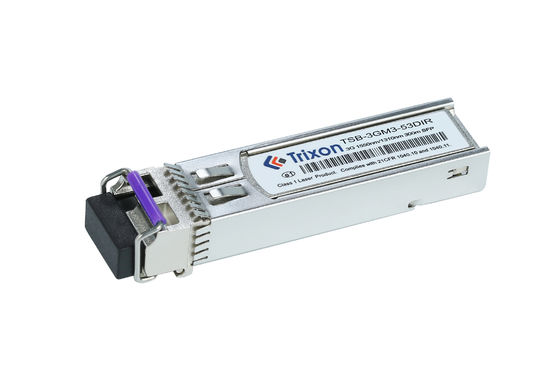

SFP Transciver Module là một mô-đun giao diện logic TTL chi phí thấp, có thể cắm nóng, sợi duy nhất, nguồn điện 3.3V duy nhất.Nó cung cấp truyền và tiếp nhận tín hiệu quang học qua sợi một chế độ lên đến 10kmNó được thiết kế cho các ứng dụng Digital Diagnostic Monitoring Interface (DDMI) và Long Reach (LR). Nó hỗ trợ phạm vi nhiệt độ rộng từ 0 ° C đến + 70 ° C.Nó được trang bị giao diện đầu nối LC duy nhất và phù hợp với SFP MSA và IEEE802Tiêu chuẩn.3z.
Parameter | Giá trị |
---|---|
Loại kết nối | Giao diện đầu nối LC duy nhất |
Độ dài sóng | 1550nm/1310nm |
DDMI | Vâng |
Tỷ lệ dữ liệu | Dữ liệu hoạt động từ 2,5 ~ 3,125 Gbps |
Khoảng cách | 300m |
Phạm vi nhiệt độ | -40°C~+85°C |
Cung cấp điện | Cung cấp điện 3.3V duy nhất và giao diện logic TTL |
Tên sản phẩm | 3.125G SFP Bi-Directional Transceiver |
Loại sợi | SMF |
Có thể cắm | Có thể cắm nóng |
(300m-3km)
Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | ||
Máy phát | ||||||||
Độ dài sóng trung tâm | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
Phạm vi quang phổ*Nôt4 | ∆λ | 1 | nm | |||||
Công suất đầu ra trung bình | PĐứng ngoài | - 9 | -3 | dBm | ||||
Tỷ lệ tuyệt chủng | Phòng cấp cứu | 3.5 | 5.8 | dB | ||||
5 | 8 | |||||||
Công suất trung bình của máy phát OFF | PTắt | -45 | dBm | |||||
Khả năng đầu ra mắt quang | Tương thích với ITU-T G.957 | |||||||
Máy nhận | ||||||||
Độ dài sóng trung tâm | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
Nhạy cảm*Nôt5 | PIN | - 16 | dBm | |||||
Nạp quá tải máy thu | Nạp quá tải | 0 | dBm | |||||
LOS khẳng định | LOSA | - 30 | dBm | |||||
Mức đầu tư | LOSD | - 17 | dBm | |||||
LOS Hysteresis | 0.5 | dB |
Lưu ý4: VSCEL LD và FP LD đo chiều rộng quang phổ RMS, DFB LD đo chiều rộng quang phổ 20dB.
Lưu ý5: Lượng quang trung bình tối thiểu đo ở BER nhỏ hơn 1E-12@pattern là PRBS223-1@ER=10dB.
Mạng cục bộ (LAN): Mô-đun có thể được sử dụng trong môi trường LAN để thiết lập kết nối tốc độ cao giữa các công tắc mạng, bộ định tuyến và các thiết bị mạng khác.Nó tạo điều kiện truyền dữ liệu hiệu quả trong cơ sở hạ tầng LAN.
Mạng khu vực đô thị (MAN): Nó phù hợp để sử dụng trong MAN, cung cấp kết nối giữa các trang web khác nhau trong một khu vực đô thị.Mô-đun hỗ trợ giao tiếp tốc độ cao trên khoảng cách trung bình, cho phép trao đổi dữ liệu đáng tin cậy.
Mạng công nghiệp: Mô-đun tìm thấy các ứng dụng trong môi trường mạng công nghiệp, nơi cần truyền thông đáng tin cậy và tốc độ cao.mạng điều khiển, và các ứng dụng công nghiệp khác đòi hỏi kết nối mạnh mẽ.
Hệ thống an ninh và giám sát: Mô-đun có thể được triển khai trong các hệ thống an ninh và giám sát, cho phép truyền dữ liệu video chất lượng cao hiệu quả qua khoảng cách dài.Nó tạo điều kiện giao tiếp đáng tin cậy giữa các camera, thiết bị ghi âm, và trung tâm điều khiển.
Sợi quang đến nhà (FTTH): Nó có thể được sử dụng trong việc triển khai FTTH để cung cấp kết nối băng thông rộng tốc độ cao đến các cơ sở dân cư hoặc kinh doanh.Mô-đun cho phép truyền dữ liệu hiệu quả qua mạng sợi quang, hỗ trợ các ứng dụng băng thông cao
Liên hệ với nhà sản xuất: Liên hệ với nhà sản xuất hoặc nhà cung cấp của mô-đun phát sóng TSB-3GM3-53DIR và hỏi về khả năng tùy chỉnh của họ.Cung cấp cho họ thông tin chi tiết về nhu cầu cụ thể của bạn.
Xác định các yêu cầu tùy chỉnh của bạn: Thông báo rõ ràng nhu cầu tùy chỉnh của bạn với nhà sản xuất.điều chỉnh phạm vi nhiệt độ, tối ưu hóa tiêu thụ năng lượng, hoặc bất kỳ tính năng cụ thể nào khác bạn yêu cầu. chi tiết và cụ thể hơn bạn có thể, nhà sản xuất có thể hiểu nhu cầu của bạn tốt hơn.
Tư vấn với nhà sản xuất: tham gia vào các cuộc thảo luận với nhà sản xuất để khám phá tính khả thi của yêu cầu tùy chỉnh của bạn.và khuyến nghị dựa trên khả năng và kinh nghiệm của họHọ cũng có thể tư vấn cho bạn về bất kỳ hạn chế hoặc đánh đổi liên quan đến tùy chỉnh.
Đánh giá chi phí và thời gian dẫn: Tùy chỉnh có thể liên quan đến chi phí bổ sung và có thể ảnh hưởng đến thời gian dẫn.Thảo luận các yếu tố này với nhà sản xuất để hiểu giá cả và thời gian sản xuất liên quan đến tùy chỉnhXem xét sự đánh đổi giữa tùy chỉnh, chi phí, và thời gian xem xét.
Xem xét và hoàn tất: Một khi bạn đã thảo luận và đồng ý về các chi tiết tùy chỉnh, hãy xem xét các thông số kỹ thuật, giá cả và bất kỳ yếu tố liên quan nào khác.Đảm bảo rằng cả hai bên đều có sự hiểu biết rõ ràng về phạm vi tùy chỉnh trước khi hoàn tất đơn đặt hàng.
Chúng tôi cung cấp một loạt các hỗ trợ kỹ thuật và dịch vụ cho SFP Transceiver Module.Nhóm chuyên gia của chúng tôi sẵn sàng trả lời bất kỳ câu hỏi nào bạn có thể có và hỗ trợ trong việc lắp đặt và bảo trì sản phẩm.
Chúng tôi cung cấp hỗ trợ trước bán hàng cho SFP Transceiver Module, cung cấp lời khuyên về các tính năng và khả năng của sản phẩm, cũng như thông tin về khả năng tương thích với hệ thống hiện tại của bạn.Đội ngũ kỹ sư có kiến thức của chúng tôi cũng có thể giúp bạn xác định sản phẩm tốt nhất cho nhu cầu cụ thể của bạn.
Chúng tôi cung cấp dịch vụ lắp đặt và bảo trì cho SFP Transceiver Module.cũng như cung cấp hướng dẫn về cách sử dụng tốt nhất sản phẩmChúng tôi cũng có thể cung cấp dịch vụ bảo trì và khắc phục sự cố liên tục.
Chúng tôi cung cấp hỗ trợ kỹ thuật cho SFP Transceiver Module.cũng như đưa ra lời khuyên về những bước cần thực hiện để đảm bảo sản phẩm hoạt động tối ưu.
Bao bì và vận chuyển SFP Transciver Module:
Mỗi SFP Transciver Module được đóng gói trong một túi chống tĩnh và sau đó đặt trong một hộp.Sau đó, hộp được niêm phong và dán nhãn để chỉ nội dung và địa chỉ đích.
Khi SFP Transciver Module được đóng gói và sẵn sàng để vận chuyển, nó được gửi đến khách hàng thông qua một hãng vận chuyển nhanh.Các gói sau đó được theo dõi và theo dõi để đảm bảo giao hàng an toàn và kịp thời.
Dữ liệu tham khảo Mã tập tin: DS100045
