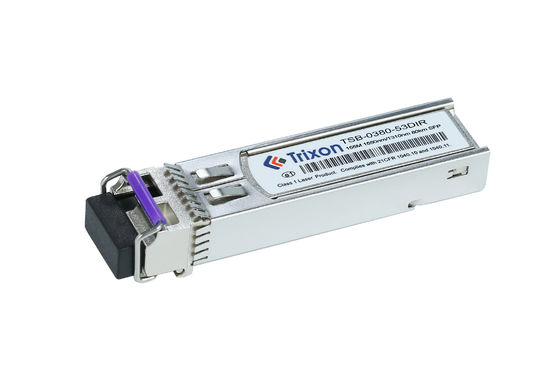

1.25G STM-1/OC-3 Bi-directional SFP Transceiver
SFP Transceiver Module này được thiết kế để đáp ứng nhu cầu ngày càng tăng về truyền dữ liệu công suất cao và tốc độ cao.Liên kết dữ liệu 25G năng lượng thấp qua sợi quang mô đơn (SMF) với khoảng cách truyền lên đến 15km. Nó áp dụng giao diện kết nối LC và hỗ trợ hoạt động cắm nóng, giúp người dùng dễ dàng cài đặt và bảo trì. Nó được thiết kế với một nguồn điện 3.3V duy nhất và giao diện logic TTL,và phù hợp với tiêu chuẩn SFP MSA và IEEE802.3Hơn nữa, nó được trang bị giao diện giám sát chẩn đoán kỹ thuật số (DDMI), cho phép theo dõi thời gian thực các thông số hoạt động của mô-đun.
| Tài sản | Giá trị |
|---|---|
| Cung cấp điện | Cung cấp điện 3.3V duy nhất và giao diện logic TTL |
| DDMI | Vâng |
| Tỷ lệ dữ liệu | Tỷ lệ dữ liệu hoạt động ở 155.52Mbps |
| Độ dài sóng | 1550nm/1310nm |
| Tên sản phẩm | 1.25G STM-1/OC-3 Bi-directional SFP Transceiver |
| Có thể cắm | Có thể cắm nóng |
| Khoảng cách | 80km |
| Phạm vi nhiệt độ | -40 °C ~ + 85 °C |
| Loại kết nối | Giao diện đầu nối LC duy nhất |
| Loại sợi | SMF |
(1310nm/1550nm ,DFB/DFBvà mã PIN,80km)
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | |
| Máy phát | |||||||
| Độ dài sóng trung tâm | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
| Phạm vi quang phổ*Nôt4 | ∆λ | 1 | nm | DFB-LD | |||
| Công suất đầu ra trung bình | PĐứng ngoài | - 5 | 0 | dBm | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 10 | dB | ||||
| Công suất trung bình của máy phát OFF | PTắt | -45 | dBm | ||||
| Khả năng đầu ra mắt quang | Phù hợp với mặt nạ mắt Telcordia GR-253-CORE và ITU-T G.957 | ||||||
| Máy nhận | |||||||
| Độ dài sóng trung tâm | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Nhạy cảm*Nôt5 | PIN | - 35 | dBm | ||||
| Nạp quá tải máy thu | Nạp quá tải | - 10 | dBm | ||||
| Mất trở lại quang học | 12 | dB | |||||
| LOS khẳng định | LOSA | -45 | dBm | ||||
| Mức đầu tư | LOSD | - 35 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
Lưu ý4: VSCEL LD và FP LD đo chiều rộng quang phổ RMS, DFB LD đo chiều rộng quang phổ 20dB.
Lưu ý5: Lượng quang trung bình tối thiểu đo ở BER nhỏ hơn 1E-10@pattern là PRBS223-1@ER=10dB.
Mạng viễn thông: Mô-đun này phù hợp với các mạng viễn thông đường dài hoặc khu vực, nơi cần giao tiếp hai chiều trên khoảng cách 80 km.Nó cho phép truyền dữ liệu đáng tin cậy trong cơ sở hạ tầng viễn thông.
Kết nối giữa các trung tâm dữ liệu: Trong môi trường trung tâm dữ liệu, TSB-0380-53DIR có thể được sử dụng để kết nối các trung tâm dữ liệu hoặc thiết bị mạng trên khoảng cách trung bình đến dài.Nó tạo điều kiện truyền dữ liệu tốc độ cao giữa các vị trí trung tâm dữ liệu, hỗ trợ các ứng dụng sao chép dữ liệu, sao lưu và phục hồi thảm họa.
Mạng khu vực đô thị (MAN): Mô-đun quang có thể được triển khai trong MAN, kết nối các địa điểm khác nhau trong một thành phố hoặc khu vực đô thị.Nó cho phép giao tiếp hai chiều trên khoảng cách 80 km, hỗ trợ truyền dữ liệu, giọng nói và video giữa các trang web khác nhau.
Backhaul không dây: TSB-0380-53DIR phù hợp với các ứng dụng backhaul không dây,khi nó có thể được sử dụng để thiết lập các liên kết truyền thông hai chiều giữa các trạm cơ sở di động hoặc các điểm truy cập không dây trên khoảng cách dài hơn.
Các tiện ích và cơ sở hạ tầng: Nó có thể được sử dụng trong các mạng tiện ích, chẳng hạn như hệ thống phân phối điện hoặc hệ thống giám sát đường ống, nơi cần giao tiếp hai chiều qua khoảng cách dài.Mô-đun cho phép truyền tín hiệu điều khiển, dữ liệu giám sát hoặc thông tin quan trọng khác một cách đáng tin cậy.
Liên hệ với nhà sản xuất: Liên hệ với nhà sản xuất hoặc nhà cung cấp mô-đun quang học và hỏi về khả năng tùy chỉnh của họ.Cung cấp cho họ với yêu cầu cụ thể của bạn và hỏi nếu tùy chỉnh tùy chọn có sẵn cho TSB-0380-53DIR mô-đun.
Xác định các yêu cầu tùy chỉnh của bạn: Thông báo rõ ràng nhu cầu tùy chỉnh của bạn cho nhà sản xuất.hoặc bất kỳ tính năng cụ thể nào khác mà bạn yêu cầuCung cấp chi tiết càng nhiều càng tốt để đảm bảo hiểu rõ nhu cầu của bạn.
Tham khảo ý kiến nhà sản xuất: tham gia vào các cuộc thảo luận với nhà sản xuất để khám phá tính khả thi của yêu cầu tùy chỉnh của bạn.hoặc đề xuất các giải pháp thay thế dựa trên chuyên môn và khả năng của họ.
Đánh giá chi phí và thời gian dẫn: Tùy chỉnh có thể liên quan đến chi phí bổ sung và có thể ảnh hưởng đến thời gian dẫn.Thảo luận các yếu tố này với nhà sản xuất để hiểu giá cả và thời gian sản xuất liên quan đến tùy chỉnhXem xét sự đánh đổi giữa tùy chỉnh và các cân nhắc chi phí.
Xem xét và hoàn tất: Một khi bạn đã thảo luận và đồng ý về các chi tiết tùy chỉnh, hãy xem xét các thông số kỹ thuật, giá cả và bất kỳ yếu tố liên quan nào khác.Hãy chắc chắn rằng tất cả các bên có sự hiểu biết rõ ràng về phạm vi tùy chỉnh trước khi hoàn tất đơn đặt hàng.
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho các sản phẩm SFP Transceiver Module của chúng tôi.Chúng tôi cũng cung cấp dịch vụ lắp đặt và bảo trì, cũng như các dịch vụ khắc phục sự cố và sửa chữa. Chúng tôi cố gắng cung cấp trải nghiệm khách hàng tốt nhất có thể. Nếu bạn có bất kỳ câu hỏi hoặc mối quan tâm nào, vui lòng không ngần ngại liên hệ với chúng tôi.
Bao bì và vận chuyển SFP Transciver Module:
Dữ liệu tham khảo Mã tập tin: DS100035
