TPD-TG70-XXDCR 10G SFP + DWDM 70km cho tất cả các bước sóng C-Band SMF Fiber,0 °C ~ + 70 °C
Mô-đun Giao tiếp DWDM 10G SFP + của chúng tôi là mô-đun Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp Giao tiếp GiaoNó có sẵn trong tất cả các bước sóng băng C trên lưới ITU DWDM 100GHz, và với tính năng DDM / DOM.
Mô-đun truyền dẫn DWDM 10G SFP + được thiết kế để phù hợp với Hiệp định đa nguồn (MSA). Nó có thể cắm nóng và hỗ trợ giao tiếp đầy đủ kép qua sợi quang duy nhất.Mô-đun truyền thu này được sử dụng rộng rãi cho các ứng dụng trung tâm dữ liệu, mạng lưới tàu điện ngầm, và các mạng lớp truy cập.
| Tên sản phẩm | 10G SFP + DWDM Transceiver Module |
|---|---|
| Giao diện quang học | Giao diện kết nối LC Duplex |
| Độ dài sóng | Có sẵn trong tất cả các bước sóng băng C trên lưới ITU DWDM 100GHz |
| Khoảng cách | Tối đa 70km |
| DDM/DOM | Vâng. |
| Tỷ lệ dữ liệu | 10.3 Gb/s |
| Phạm vi nhiệt độ | 0 °C ~ + 70 °C |
| Ngân sách liên kết | 25dB |
| Laser | Máy laser EML DWDM 1550nm làm mát |
| Loại sợi | SMF |
| (XX)Giá trị | Kênh |
Tần số (THz) |
Độ dài sóng (nm) |
(XX)Giá trị | Kênh |
Tần số (THz) |
Độ dài sóng (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,25dB Ngân sách năng lượng)
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | |
| Máy phát | |||||||
| Độ dài sóng trung tâm | λc | 1527.99 | XX | 1567.13 | nm | XX:Ghi chú 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Công suất đầu ra trung bình | PĐứng ngoài | 1 | 5 | dBm | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | ||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | dB | ||||
| Công suất trung bình của máy phát OFF | PTắt | - 30 | dBm | ||||
| Tiêu thụ năng lượng | 1.8 | W | |||||
| Khả năng đầu ra mắt quang | Phù hợp với IEEE 802.3ae | ||||||
| Máy nhận | |||||||
| Nhạy cảm*Nôt4 | PAPD | - 24 | dBm | không có sợi | |||
| Nhạy cảm*Nôt5 | PAPD | - 22 | dBm | có sợi | |||
| Nạp quá tải máy thu | Nạp quá tải | - 7 | dBm | ||||
| LOS khẳng định | LOSA | - 35 | dBm | ||||
| Mức đầu tư | LOSD | - 25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Độ phản xạ của máy thu | -27 | dB | |||||
Lưu ý4: Lượng quang trung bình tối thiểu đo ở BER nhỏ hơn 1E-12@pattern là PRBS231-1@ER=9dB.
Lưu ý5: lặp lại sử dụng sợi 70km (SMF-28)@6.125Gbps~10.3125Gbps
Lưu ý6: Máy thu APD, PRBS 2^31-1, BER 10^ -12

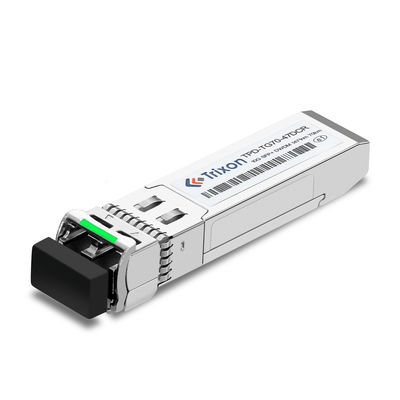

CácTrixon TPD-TG70-XXDCR 10G SFP + DWDM Transceivercung cấp một giải pháp thuận tiện và hiệu quả về chi phí để kết nối các cổng 10GbE trên khoảng cáchTối đa 70kmCái này.Mô-đun máy thu nhỏ có yếu tố hình thức nhỏhỗ trợ mộtTốc độ truyền dữ liệu 10,3Gb/svà được trang bị mộtLaser EML DWDM 1550nm làm mátNó cũng hỗ trợ Digital Diagnostic Monitoring (DDM / DOM) giúp đảm bảo hoạt động mạng 10GbE chính xác và đáng tin cậy.Sản phẩm này là lý tưởng cho các ứng dụng như trung tâm dữ liệu, viễn thông và mạng doanh nghiệp.
Lựa chọn bước sóng: Công nghệ DWDM cho phép sử dụng nhiều bước sóng trong quang phổ C-Band (thường là 1525nm đến 1565nm) để giao tiếp quang học.Nếu bạn có yêu cầu bước sóng cụ thể trong C-bandHọ có thể cung cấp các tùy chọn tùy chỉnh để phù hợp với các bước sóng mong muốn của bạn.
Khoảng cách: mô-đun tiêu chuẩn TPD-TG70-XXDCR có khả năng khoảng cách 70km. Nếu bạn cần một khoảng cách truyền dài hơn hoặc ngắn hơn,bạn có thể thảo luận về yêu cầu của bạn với nhà sản xuất để khám phá sự sẵn có của tùy chỉnh tùy chọn.
Phạm vi nhiệt độ: Nếu phạm vi nhiệt độ tiêu chuẩn từ 0 °C đến +70 °C không đáp ứng môi trường hoạt động của bạn,bạn có thể hỏi về khả năng tùy chỉnh phạm vi nhiệt độ để phù hợp hơn với điều kiện cụ thể của bạn.
Loại kết nối: Mô-đun có thể đi kèm với một loại kết nối cụ thể (ví dụ: LC, SC).bạn có thể thảo luận về khả năng tùy chỉnh với nhà sản xuất.
Ngân sách điện: Nếu bạn có yêu cầu ngân sách điện cụ thể cho mạng của mình, bạn có thể thảo luận với nhà sản xuất để xác định liệu mô-đun có thể được tùy chỉnh để đáp ứng các yêu cầu đó hay không.
Khả năng tương thích: Nếu bạn có vấn đề về khả năng tương thích với thiết bị hoặc thiết lập mạng hiện tại của bạn,bạn có thể thảo luận với nhà sản xuất để đảm bảo rằng các mô-đun tùy chỉnh sẽ tương thích với môi trường cụ thể của bạn.
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho SFP + Transceiver Module. Dịch vụ của chúng tôi bao gồm:
Chúng tôi đảm bảo chất lượng dịch vụ cao nhất. Nhóm kỹ thuật viên có kinh nghiệm của chúng tôi sẵn sàng giúp bạn với bất kỳ vấn đề nào bạn có thể có.
Nếu bạn có bất kỳ câu hỏi hoặc lo ngại nào, xin vui lòng không ngần ngại liên hệ với chúng tôi.
SFP + Transceiver Module sẽ được đóng gói trong một hộp với vật liệu đệm để ngăn ngừa thiệt hại trong quá trình vận chuyển.Giao hàng sẽ được thực hiện bằng đường hàng không, đó là phương thức vận chuyển nhanh nhất.
Dữ liệu tham khảo Mã tập tin: DS090042
