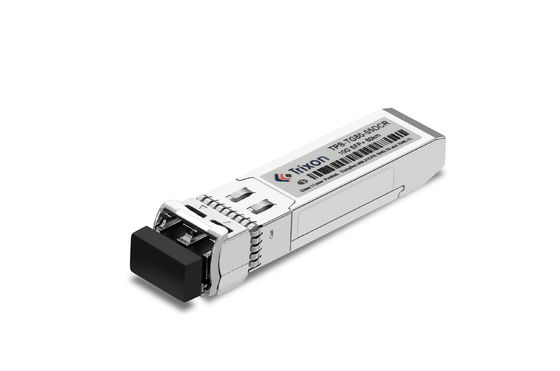

SFP + Transceiver Module là một Small Form-Factor Pluggable Plus Transceiver Module được thiết kế để đáp ứng các yêu cầu của các ứng dụng truyền thông quang hiệu suất cao.Nó cung cấp các bước sóng khác nhau trong C-band bước sóng trên 100GHz DWDM ITU Grid với loại sợi SMFNó phù hợp với tiêu chuẩn SFF-8431 và SFF-8432 và có giao diện kết nối LC Duplex. Nó có nhiệt độ hoạt động từ -40 ° C ~ +85 ° C.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | 10G SFP + DWDM Transceiver Module |
| DDM/DOM | Vâng. |
| Độ dài sóng | Có sẵn trong tất cả các bước sóng băng C trên lưới ITU DWDM 100GHz |
| Giao diện quang học | Giao diện kết nối LC Duplex |
| Khoảng cách | Tối đa 20km |
| Ngân sách liên kết | 19dB |
| Laser | DWDM EML và APD |
| Phạm vi nhiệt độ | -40 °C ~ + 85 °C |
| Phù hợp | Phù hợp với SFF-8431 và SFF-8432 |
| Tỷ lệ dữ liệu | 10.3 Gb/s |
| (XX)Giá trị | Kênh |
Tần số (THz) |
Độ dài sóng (nm) |
(XX)Giá trị | Kênh |
Tần số (THz) |
Độ dài sóng (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,19 dB Chi phí năng lượng)
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | |
| Máy phát | |||||||
| Độ dài sóng trung tâm | λc | 1527.99 | XX | 1567.13 | nm | XX:Ghi chú 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Công suất đầu ra trung bình | PĐứng ngoài | 1 | 5 | dBm | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | ||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | dB | ||||
| Công suất trung bình của máy phát OFF | PTắt | - 30 | dBm | ||||
|
Máy truyền và phân tán Hình phạt |
TDP | 2 | dB | ||||
| Tiêu thụ năng lượng | 1.8 | W | |||||
| Khả năng đầu ra mắt quang | Phù hợp với IEEE 802.3ae | ||||||
| Máy nhận | |||||||
| Nhạy cảm*Nôt4 | PAPD | - 24 | dBm | Lưu ý 6 | |||
| Nạp quá tải máy thu | Nạp quá tải | - 7 | dBm | ||||
| LOS khẳng định | LOSA | - 35 | dBm | ||||
| Mức đầu tư | LOSD | - 25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Độ phản xạ của máy thu | -27 | dB | |||||
Lưu ý4: Lượng quang trung bình tối thiểu đo ở BER nhỏ hơn 1E-12@pattern là PRBS231-1@ER=4dB.
Lưu ý5: Máy thu PIN
Lưu ý6: Máy thu APD, PRBS 2^31-1, BER 10^ -12
Mạng viễn thông: Mô-đun có thể được sử dụng trong mạng viễn thông để cho phép truyền dữ liệu công suất cao và đường dài.Nó cho phép các nhà cung cấp dịch vụ mở rộng phạm vi mạng của họ và cung cấp kết nối đáng tin cậy cho khách hàng trên khoảng cách dài.
Kết nối giữa các trung tâm dữ liệu: Nó phù hợp để kết nối giữa các trung tâm dữ liệu nằm cách xa nhau.hỗ trợ chuyển giao hiệu quả khối lượng dữ liệu lớn.
Mạng khu vực đô thị (MAN): MAN kết nối các địa điểm khác nhau trong một thành phố hoặc khu vực đô thị.Mô-đun TPD-TG20-XXDIR có thể được sử dụng trong MAN để thiết lập kết nối tốc độ cao và đường dài, tạo thuận lợi cho việc giao tiếp hiệu quả giữa các địa điểm khác nhau.
Mạng khu vực rộng (WAN): Mạng WAN kết nối các địa điểm phân tán theo địa lý, chẳng hạn như văn phòng, chi nhánh hoặc trung tâm dữ liệu.Mô-đun cho phép truyền dữ liệu tốc độ cao và đáng tin cậy trên khoảng cách dài, hỗ trợ giao tiếp và hợp tác hiệu quả giữa các địa điểm xa xôi.
Sợi đến x (FTTx): Mô-đun có thể được triển khai trong các mạng FTTx, chẳng hạn như Sợi đến nhà (FTTH) hoặc Sợi đến doanh nghiệp (FTTB), để cung cấp dịch vụ băng thông rộng tốc độ cao qua khoảng cách dài.Nó cho phép các nhà cung cấp dịch vụ cung cấp kết nối băng thông cao cho khách hàng dân cư và thương mại.
Backhaul không dây: Nó có thể được sử dụng trong cơ sở hạ tầng mạng không dây để quay lại dữ liệu từ các địa điểm xa xôi đến mạng cốt lõi trên khoảng cách dài.Mô-đun hỗ trợ truyền dữ liệu công suất cao, rất cần thiết để hỗ trợ nhu cầu ngày càng tăng về dữ liệu di động và kết nối.
Lựa chọn bước sóng: Công nghệ DWDM cho phép sử dụng nhiều bước sóng trong quang phổ C-Band (thường là 1525nm đến 1565nm) để giao tiếp quang học.Nếu bạn có yêu cầu bước sóng cụ thể trong C-bandHọ có thể cung cấp các tùy chọn tùy chỉnh để phù hợp với các bước sóng mong muốn của bạn.
Khoảng cách: mô-đun TPD-TG20-XXDIR tiêu chuẩn có khả năng khoảng cách 20km. Nếu bạn cần một khoảng cách truyền dài hơn hoặc ngắn hơn,bạn có thể thảo luận về yêu cầu của bạn với nhà sản xuất để khám phá sự sẵn có của tùy chỉnh tùy chọn.
Phạm vi nhiệt độ: Nếu phạm vi nhiệt độ tiêu chuẩn từ -40 °C đến +85 °C không đáp ứng môi trường hoạt động của bạn,bạn có thể hỏi về khả năng tùy chỉnh phạm vi nhiệt độ để phù hợp hơn với điều kiện cụ thể của bạn.
Loại kết nối: Mô-đun có thể đi kèm với một loại kết nối cụ thể (ví dụ: LC, SC).bạn có thể thảo luận về khả năng tùy chỉnh với nhà sản xuất.
Ngân sách điện: Nếu bạn có yêu cầu ngân sách điện cụ thể cho mạng của mình, bạn có thể thảo luận với nhà sản xuất để xác định liệu mô-đun có thể được tùy chỉnh để đáp ứng các yêu cầu đó hay không.
Khả năng tương thích: Nếu bạn có vấn đề về khả năng tương thích với thiết bị hoặc thiết lập mạng hiện tại của bạn,bạn có thể thảo luận với nhà sản xuất để đảm bảo rằng các mô-đun tùy chỉnh sẽ tương thích với môi trường cụ thể của bạn.
Hỗ trợ kỹ thuật và dịch vụ SFP+ Transceiver Module
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho SFP + Transceiver Module. Dịch vụ của chúng tôi bao gồm cài đặt, bảo trì, khắc phục sự cố và nâng cấp.
Chúng tôi có kỹ sư và kỹ thuật viên có kinh nghiệm có thể giúp bạn với bất kỳ vấn đề kỹ thuật nào bạn có thể gặp phải.Nhóm của chúng tôi có thể cung cấp lời khuyên và giải pháp cho một loạt các vấn đề liên quan đến SFP + Transceiver Module.
Chúng tôi cũng cung cấp cập nhật và nâng cấp phần mềm, cũng như hỗ trợ kỹ thuật cho việc cài đặt và cấu hình sản phẩm.Nhóm chuyên gia của chúng tôi có thể giúp bạn tận dụng tối đa SFP + Transceiver Module của bạn.
Nếu bạn cần hỗ trợ kỹ thuật hoặc dịch vụ cho SFP + Transceiver Module của bạn, vui lòng liên hệ với chúng tôi và chúng tôi sẽ rất vui khi giúp đỡ.
SFP + Transceiver Module sẽ được đóng gói an toàn trong một hộp chống sốc và chống nước.Hộp sẽ được niêm phong bằng nhãn chống giả mạo để đảm bảo rằng sản phẩm vẫn còn nguyên vẹn trong quá trình vận chuyển.
SFP + Transceiver Module sẽ được vận chuyển thông qua một dịch vụ phân phối đáng tin cậy và an toàn.Dịch vụ giao hàng sẽ cung cấp thông tin theo dõi và xác nhận giao hàng để đảm bảo sản phẩm được giao an toàn và đúng giờ.
Dữ liệu tham khảo Mã tập tin: DS210007
