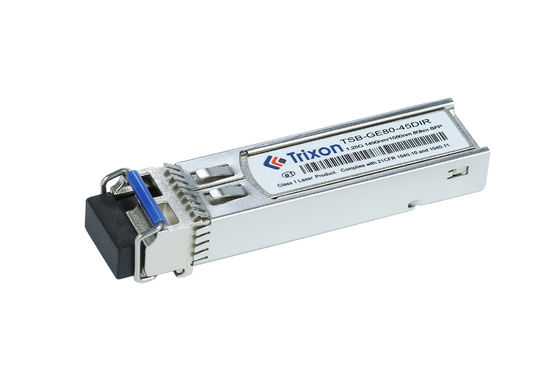

TSB-GE80-45DIR 1.25G BIDI SFP Transceiver Module với DDMI,80km,1490nm/1550nm,-40~85 độ
SFP Transciver Module là một thành phần hiệu suất cao, chi phí hiệu quả cung cấp các chức năng lớp vật lý cho nhiều hệ thống truyền thông quang học.Nó được thiết kế với một phạm vi nhiệt độ hoạt động 0 ~ 70 độNó có khả năng truyền dữ liệu ở tốc độ 1.25G với bước sóng 1490nm và 1550nm.Mô-đun này được trang bị công nghệ DDMI để đảm bảo giám sát và quản lý chính xácNó được cung cấp bởi 3.3V và đi kèm với bảo hành 3 năm.
| Tên sản phẩm | Các thông số kỹ thuật |
|---|---|
| SFP Bi-Directional Transciver Module | DDMI: Có Độ dài sóng: 1490nm/1550nm Phạm vi nhiệt độ: -40 °C ~ + 85 °C Bảo hành: 3 năm Khoảng cách: 80km Loại kết nối: LC Cắm điện: Cắm điện nóng Tỷ lệ truyền dữ liệu: 1.25G Cung cấp điện: 3.3V |
1490nm/1550nm ,DFBvà mã PIN,80km)
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | |
| Máy phát | |||||||
| Độ dài sóng trung tâm | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| Phạm vi quang phổ*Nôt4 | ∆λ | 1 | nm | DFB-LD | |||
| Công suất đầu ra trung bình | PĐứng ngoài | -1 | 5 | dBm | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | ||||
| Công suất trung bình của máy phát OFF | PTắt | -45 | dBm | ||||
| Khả năng đầu ra mắt quang | Phù hợp với mặt nạ mắt Telcordia GR-253-CORE và IEEE 802.3ah-2004 | ||||||
| Máy nhận | |||||||
| Độ dài sóng trung tâm | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| Nhạy cảm*Nôt5 | PIN | -27 | dBm | ||||
| Nạp quá tải máy thu | Nạp quá tải | -3 | dBm | ||||
| Mất trở lại quang học | 12 | dB | |||||
| LOS khẳng định | LOSA | - 35 | dBm | ||||
| Mức đầu tư | LOSD | - 28 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
Lưu ý4: VSCEL LD và FP LD đo chiều rộng quang phổ RMS, DFB LD đo chiều rộng quang phổ 20dB.
Lưu ý5: Lượng quang trung bình tối thiểu đo ở BER nhỏ hơn 1E-10@pattern là PRBS27-1@ER=10dB.
Truyền thông: Máy thu 1.25G BIDI SFP thường được sử dụng trong mạng viễn thông để truyền dữ liệu đường dài.Nó cho phép giao tiếp hai chiều qua một sợi chỉ, làm cho nó phù hợp cho việc triển khai sợi quang.
Mạng khu vực đô thị (MANs): MANs là các mạng trải rộng các khu vực địa lý lớn trong một thành phố hoặc khu vực đô thị.Máy thu BIDI SFP có thể được sử dụng trong MAN để kết nối các nút mạng khác nhau trên khoảng cách dài.
Sợi trong nhà (FTTH): FTTH là một kiến trúc mạng băng thông rộng mang lại truy cập internet tốc độ cao cho nhà ở.Các máy thu SFP BIDI có thể được sử dụng trong việc triển khai FTTH để truyền dữ liệu qua khoảng cách dài.
Giám sát và giám sát từ xa: Khoảng cách truyền tải dài của máy phát và khả năng hai chiều làm cho nó phù hợp với các hệ thống giám sát và giám sát từ xa,khi dữ liệu cần được truyền qua khoảng cách đáng kể.
Mạng công nghiệp:Phạm vi nhiệt độ hoạt động rộng từ -40 đến +85 độ C làm cho bộ thu truyền thích hợp cho các ứng dụng công nghiệp đòi hỏi giao tiếp đáng tin cậy trong môi trường khắc nghiệt.
Khoảng cách truyền: Chỉ định khoảng cách truyền mong muốn phù hợp với yêu cầu ứng dụng của bạn.nhưng bạn có thể có các yêu cầu khoảng cách khác nhau.
Độ dài sóng: Nếu bạn cần một bước sóng khác cho các kênh phát và nhận, hãy chỉ định các bước sóng mong muốn cho phù hợp.
Phạm vi nhiệt độ: Nếu phạm vi nhiệt độ hoạt động từ -40 đến +85 độ C không đáp ứng nhu cầu của bạn, hãy chỉ định phạm vi nhiệt độ cần thiết.
Theo dõi chẩn đoán kỹ thuật số (DDMI): Nếu bạn có yêu cầu cụ thể liên quan đến chức năng DDMI hoặc các tham số dữ liệu, hãy thông báo các yêu cầu đó cho nhà sản xuất.
Các yêu cầu khác: Nếu có bất kỳ yêu cầu tùy chỉnh bổ sung nào, chẳng hạn như các đầu nối cụ thể, giới hạn tiêu thụ điện hoặc chứng nhận, hãy thông báo rõ ràng.
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho SFP Transciver Module của chúng tôi, để đảm bảo rằng chúng hoạt động đúng cách.Nhóm chuyên gia kỹ thuật của chúng tôi sẵn sàng trả lời bất kỳ câu hỏi nào bạn có thể có về sản phẩm hoặc lắp đặtChúng tôi cũng cung cấp hỗ trợ khắc phục sự cố trong trường hợp bạn gặp bất kỳ khó khăn nào với sản phẩm.
Ngoài ra, chúng tôi cung cấp một loạt các dịch vụ để giúp bạn tận dụng tối đa SFP Transciver Module của bạn.Từ cung cấp hướng dẫn về các phương pháp lắp đặt tốt nhất để giúp bạn tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể của bạn, đội của chúng tôi sẵn sàng giúp đỡ.
Nếu bạn có bất kỳ câu hỏi hoặc mối quan tâm nào về SFP Transciver Module của bạn, xin vui lòng không ngần ngại liên hệ với chúng tôi.
SFP Transciver Module được vận chuyển an toàn và an toàn trong một hộp bìa cứng với bọt đóng gói.
Hộp cũng bao gồm hướng dẫn cài đặt và cài đặt chi tiết, cùng với bất kỳ cáp và phụ kiện cần thiết nào. Hộp được dán nhãn với tên sản phẩm và thông tin.
Chúng tôi cung cấp nhiều phương pháp vận chuyển khác nhau bao gồm vận chuyển bằng đường bộ tiêu chuẩn, giao hàng nhanh và vận chuyển quốc tế. Chúng tôi cũng cung cấp thông tin theo dõi cho tất cả các đơn đặt hàng.
Mã tập tin trang dữ liệu tham chiếu: DS100047
