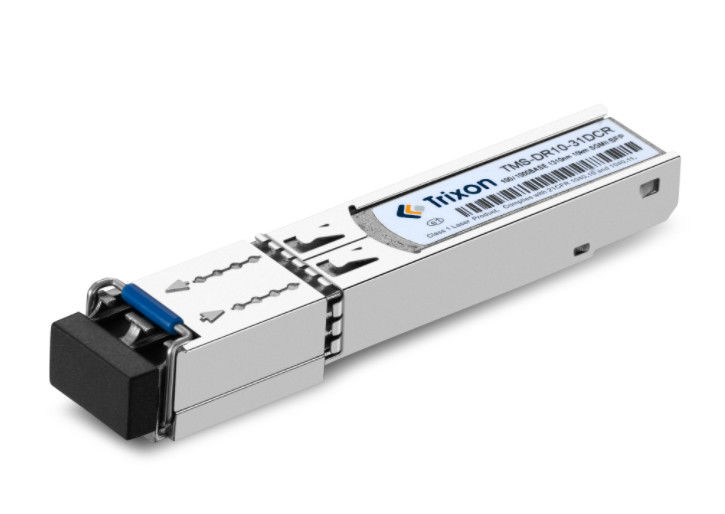

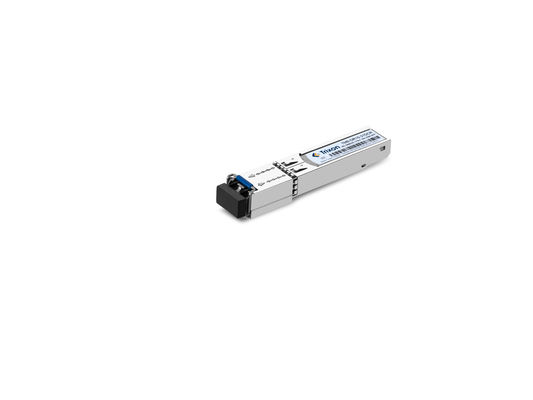

TMS-DR10-31DIR 125M/1.25G SGMII Transceiver Module,10km,1310nm,-40°C~85°C với DDMI,
Máy thu nối Gigabit-Medium-Interface-Transceiver (SGMII Transceiver) có hiệu suất cao,Mô-đun máy thu truyền có thể cắm nóng được thiết kế cho giao diện kết nối LC kép và giao diện Serial-Gigabit-Medium-Interface-Transceiver (SGMII)Nó phù hợp với IEEE 802.3 và được thiết kế để hoạt động trong phạm vi nhiệt độ rộng -40 ° C ~ 80 ° C.SGMII Transceiver hỗ trợ cả hai hoạt động full-duplex và half-duplex, và phù hợp với cả tiêu chuẩn SGMII và 1000BASE-X. Nó được thiết kế để cung cấp truyền dữ liệu đáng tin cậy và hiệu quả về chi phí trong các hệ thống truyền thông tốc độ cao.
SGMII Transceiver cung cấp một giải pháp đáng tin cậy, chi phí thấp cho truyền dữ liệu tốc độ cao, cho phép hệ thống đạt tốc độ dữ liệu lên đến 1,25Gbps.cho phép lắp đặt và bảo trì dễ dàng. Mô-đun phù hợp với IEEE 802.3 và được thiết kế để hoạt động trên một phạm vi nhiệt độ rộng. Nó hỗ trợ cả hai hoạt động full-duplex và half-duplex,và phù hợp với cả tiêu chuẩn SGMII và 1000BASE-X.
Mô-đun SGMII Transceiver lý tưởng cho các ứng dụng yêu cầu truyền dữ liệu tốc độ cao, chẳng hạn như 10G Ethernet, Fibre Channel, Storage Area Networks (SAN),và các hệ thống truyền thông tốc độ cao khácMô-đun được thiết kế để cung cấp truyền dữ liệu đáng tin cậy và hiệu quả về chi phí, đáp ứng nhu cầu của nhiều ứng dụng khác nhau.
| Các thông số | Mô tả |
|---|---|
| Loại giao diện | Giao diện SGMII |
| Tên sản phẩm | Bộ thu 125M/1.25G SGMII |
| Tỷ lệ dữ liệu | 125M/1.25G |
| Khoảng cách | 10km |
| Có thể cắm nóng | Vâng. |
| Giao diện kết nối | Duplex LC |
| Nhiệt độ hoạt động | -40°C~85°C |
| Phù hợp | Phù hợp với MSA SFP Specification SFF-8472 |
TMS-DR10-31D ((N) CR (1310nm),10km,FP-LD, PINTIA)
| Parameter | Biểu tượng | Khoảng phút | Nhập. | Tối đa | Đơn vị | Lưu ý | ||
| Máy phát | ||||||||
| Độ dài sóng trung tâm | λc | 1280 | 1310 | 1340 | nm | |||
| Phạm vi quang phổ*Nôt4 | ∆λ | 4 | nm | FP-LD | ||||
| Công suất đầu ra trung bình | 100BASE | PĐứng ngoài | - 15 | -8 | dBm | |||
| 1000BASE | - 9 | -3 | dBm | |||||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 9 | dB | |||||
| Công suất trung bình của máy phát OFF | PTắt | -45 | dBm | |||||
| Khả năng đầu ra mắt quang | Phù hợp với IEEE 802.3ah-2004 | |||||||
| Máy nhận | ||||||||
| Độ dài sóng trung tâm | λc | 1200 | 1600 | nm | ||||
| Nhạy cảm*Nôt5 | 100BASE | PIN | - 28 | dBm | ||||
| 1000BASE | - 22 | dBm | ||||||
| Nạp quá tải máy thu | Nạp quá tải | -3 | dBm | |||||
| Mất trở lại quang học | 12 | dB | ||||||
| LOS khẳng định | 100BASE | LOSA | -45 | dBm |
|
|||
| 1000BASE | - 35 | |||||||
| Mức đầu tư | 100BASE | LOSD | - 30 | dBm |
|
|||
| 1000BASE | - 25 | |||||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
Tự động hóa công nghiệp: Mô-đun có thể được sử dụng trong các hệ thống tự động hóa công nghiệp để cho phép giao tiếp giữa các thiết bị và thành phần khác nhau.Động cơ, bộ điều khiển và các thiết bị khác, tạo điều kiện cho hoạt động hiệu quả và đồng bộ của hệ thống tự động hóa.
Theo dõi và điều khiển từ xa: Trong môi trường công nghiệp, có thể cần phải theo dõi và điều khiển từ xa thiết bị hoặc quy trình.Mô-đun TMS-DR10-31DIR có thể được sử dụng để thiết lập các liên kết truyền thông qua khoảng cách dài, cho phép theo dõi và điều khiển thời gian thực các thiết bị từ xa như máy bơm, van, động cơ và máy phát điện.
Hệ thống SCADA: Hệ thống SCADA (Kiểm soát giám sát và thu thập dữ liệu) thường được sử dụng trong các ngành công nghiệp như dầu khí, xử lý nước và sản xuất điện.Mô-đun máy thu truyền có thể được sử dụng trong các mạng SCADA để truyền dữ liệu quan trọng, chẳng hạn như đọc cảm biến, lệnh điều khiển và báo động, giữa các trang web từ xa và trung tâm điều khiển trung tâm.
Mạng Ethernet công nghiệp: Mô-đun có thể được sử dụng trong mạng Ethernet công nghiệp để cung cấp kết nối tốc độ cao giữa các nút mạng khác nhau.Nó cho phép chuyển tải một lượng lớn dữ liệu, chẳng hạn như luồng video, dữ liệu cảm biến và tín hiệu điều khiển, trong cơ sở hạ tầng mạng công nghiệp.
Ứng dụng lưới điện thông minh: Các mô-đun máy thu truyền có thể được sử dụng trong các ứng dụng lưới điện thông minh để tạo điều kiện giao tiếp giữa các thành phần khác nhau của lưới điện, bao gồm cả đồng hồ thông minh,Trạm phụNó cho phép trao đổi dữ liệu thời gian thực để giám sát, kiểm soát và tối ưu hóa phân phối điện.
Giao thông và cơ sở hạ tầng: Mô-đun có thể được triển khai trong các hệ thống giao thông và cơ sở hạ tầng, chẳng hạn như đường sắt, đường cao tốc và sân bay,để cho phép giao tiếp giữa các hệ thống con khác nhauNó có thể tạo thuận lợi cho việc truyền dữ liệu cho quản lý giao thông, giám sát, hệ thống thông tin hành khách và các ứng dụng quan trọng khác.
Tốc độ dữ liệu: Tốc độ dữ liệu đề cập đến tốc độ mà dữ liệu được truyền và nhận bởi mô-đun phát tín hiệu. Tùy thuộc vào nhu cầu ứng dụng của bạn,tốc độ dữ liệu của mô-đun có thể được tùy chỉnh để hỗ trợ tốc độ khác nhau, dao động từ tốc độ thấp hơn như 100Mbps đến tốc độ cao hơn như 10Gbps hoặc cao hơn.
Khoảng cách truyền: Khoảng cách truyền xác định khoảng cách tối đa mà máy phát tín hiệu có thể truyền dữ liệu một cách đáng tin cậy. Nó có thể được tùy chỉnh dựa trên các yêu cầu cụ thể của bạn,liệu bạn có cần các mô-đun tầm ngắn hơn cho giao tiếp trong giá đỡ hoặc các mô-đun tầm xa hơn cho việc triển khai giữa các tòa nhà hoặc trên toàn khuôn viên trường.
Độ dài sóng: Độ dài sóng của mô-đun cảm biến xác định tần số ánh sáng cụ thể được sử dụng để truyền dữ liệu.Tùy chỉnh có thể liên quan đến việc chọn một bước sóng cụ thể, chẳng hạn như 850nm cho sợi đa chế độ hoặc 1310nm/1550nm cho sợi một chế độ, tùy thuộc vào cơ sở hạ tầng sợi của bạn.
Phạm vi nhiệt độ: Phạm vi nhiệt độ xác định nhiệt độ môi trường mà trong đó mô-đun cảm biến có thể hoạt động đáng tin cậy.Tùy chỉnh có thể liên quan đến mở rộng hoặc thu hẹp phạm vi nhiệt độ để phù hợp với điều kiện môi trường của ứng dụng của bạn, cho dù nó đòi hỏi dung nạp nhiệt độ mở rộng hoặc hạn chế nhiệt độ cụ thể.
Tiêu thụ điện: Tiêu thụ điện là một cân nhắc quan trọng, đặc biệt là đối với các ứng dụng có ngân sách điện hạn chế hoặc các yêu cầu hiệu quả năng lượng nghiêm ngặt.Tùy chỉnh có thể liên quan đến tối ưu hóa tiêu thụ điện của mô-đun phát điện để đáp ứng các hạn chế điện cụ thể và giảm thiểu việc sử dụng năng lượng.
Chức năng DDMI: Giao diện giám sát chẩn đoán kỹ thuật số (DDMI) cung cấp giám sát và báo cáo thời gian thực về các thông số khác nhau của mô-đun phát, chẳng hạn như nhiệt độ, điện áp,và mức năng lượng quang họcTùy chỉnh có thể bao gồm việc bao gồm hoặc loại trừ chức năng DDMI dựa trên nhu cầu theo dõi và chẩn đoán của bạn.
SGMII Transceiver cung cấp hỗ trợ kỹ thuật và dịch vụ cho khách hàng.và khắc phục sự cốChúng tôi cũng cung cấp đào tạo và tư vấn tại chỗ để đảm bảo rằng khách hàng có thể sử dụng sản phẩm với tiềm năng đầy đủ.chúng tôi cung cấp các bản cập nhật phần mềm và firmware thường xuyên để đảm bảo sản phẩm luôn cập nhậtNếu khách hàng gặp bất kỳ vấn đề nào, nhóm của chúng tôi sẵn sàng giúp giải quyết chúng một cách nhanh chóng và hiệu quả.
Máy phát tín hiệu SGMII sẽ được đóng gói và vận chuyển theo cách an toàn và an toàn cho sản phẩm.Máy phát sẽ được đặt trong một túi chống tĩnh để bảo vệ thêmSản phẩm sau đó sẽ được đặt trong một hộp và niêm phong bằng băng.
Sau đó, hộp sẽ được đặt trong một hộp lớn hơn hoặc container để vận chuyển.Các container sẽ được niêm phong với băng dán và một nhãn vận chuyển sẽ được đặt trên nóCác gói sau đó sẽ sẵn sàng để được gửi đến khách hàng.
Dữ liệu tham khảo Mã tập tin: DS060008
